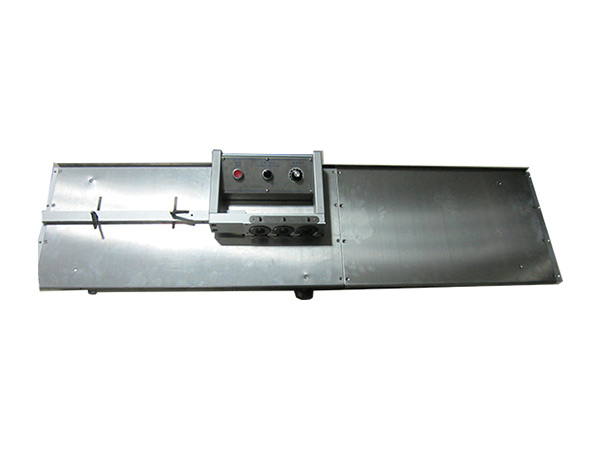

VS-CT105D LED灯条专用分板机

产品参数/ Product parameter

☆VS-CT105D走板式灯条分板机，采用新走板式轻量化设计，一次完成微剪切应力切板行程，适用于分切带有V形槽的PCB线路板和铝线路板。

☆产品沿导向片移动，下圆刀主动旋转，上圆刀被动旋转，品质确保。剪切应力降至低，适合长条状基板切割，速度快。

☆刀具采用高速钢精密研磨制成，可重复研磨使用。

分切原理

将要进行分切的V-CUT连板的V形槽对准下切刀的导向片平移入旋转的圆刀内，圆形刀片旋转，从而将V-CUT连板分离。

技术参数

☆使用电压 220VAC

☆机器重量 30kg

☆外形尺寸420×280×400mm

☆刀具尺寸上圆刀直径125MM，下圆刀直径125MM，分板有效分板长度无限制。

☆适用范围凡有V-CUT之SMD PCB板皆可适用于此机器。

功能特点

☆切板长度无限制。

☆裁切率可调节，手旋扭控制。

☆裁切应力小，不易形成龟裂现象。

☆刀具开口可根据基板厚度及V形槽深浅进行调整。

☆轮刀，走刀式裁切，无粉尘现象，马达驱动，少碳粉污染。

☆非磨擦式切削，无刀具金属残留。

☆刀具由台湾专业刀具工厂制作，材质为日本高速钢。
